MLCC，片式多层陶瓷电容器，大家都叫它“电子工业大米”。一台旗舰手机里要塞进上千颗，一辆新能源车要用上万颗。
它的基本结构不复杂——一层陶瓷介质、一层金属内电极，反复叠压烧结而成。电容量的高低，取决于介质层的厚度和层数。为了在更小体积里塞进更大容量，介质层已经薄到1微米以下，甚至向0.5微米逼近。
这就带来了一个极其苛刻的要求：陶瓷介质浆料，必须绝对干净。

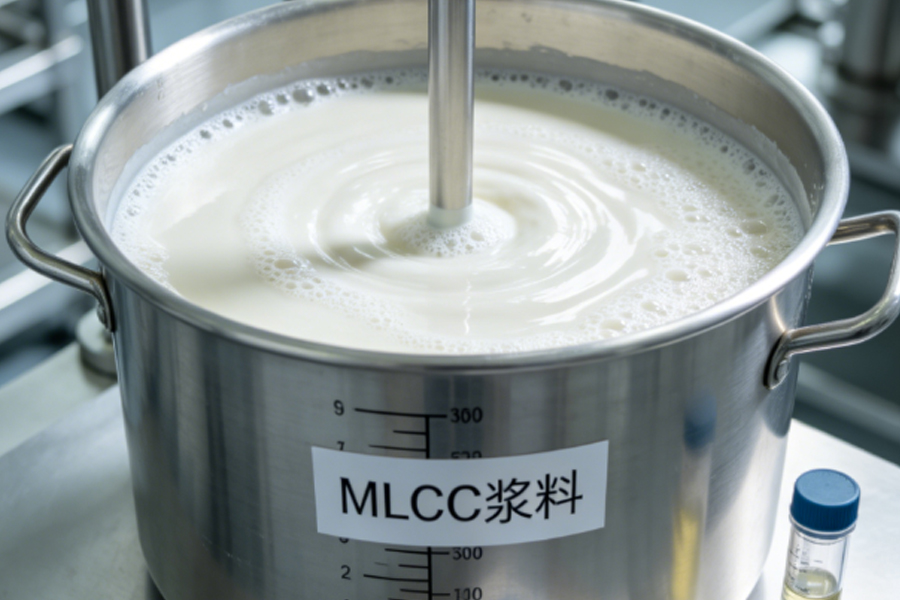

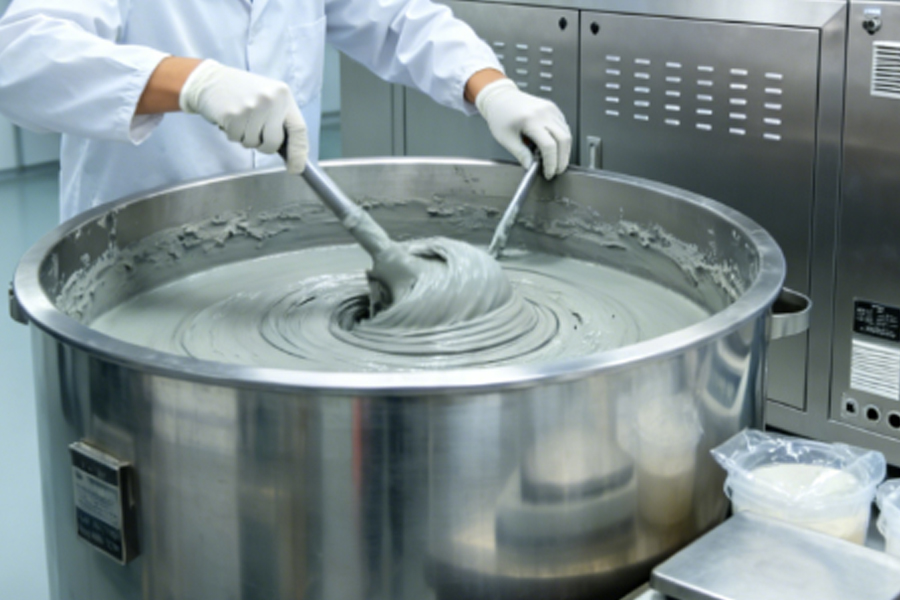

陶瓷介质浆料的主要成分是钛酸钡等纳米粉体。这些粉体在烧结前需要被均匀分散成浆料，涂布成厚度精确的薄膜。
假如浆料里混入了一粒金属颗粒，会发生什么？

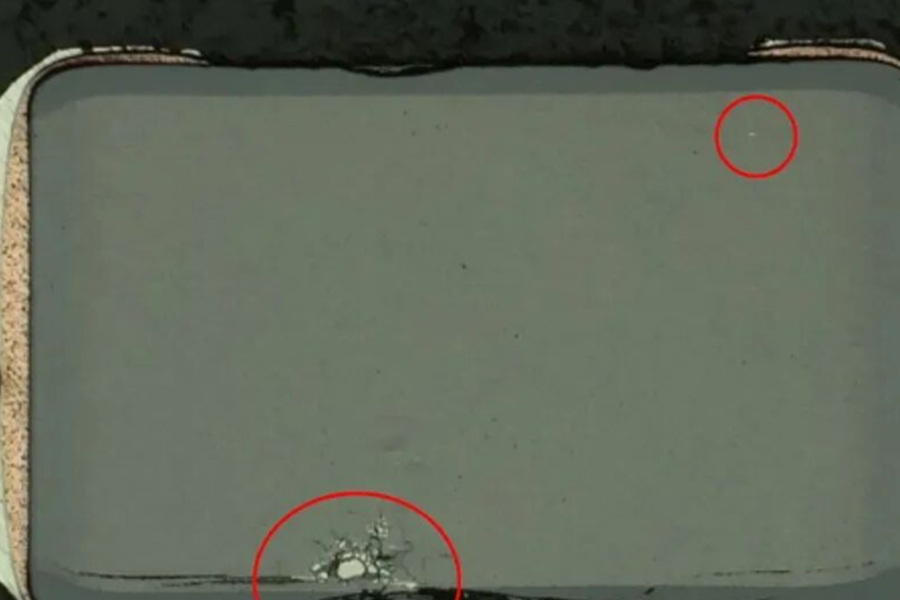

第一种情况：这个颗粒的尺寸超过了介质层的厚度。烧结后，它就像一座小山，直接刺穿上下的绝缘层，让相邻的内电极短路。这颗MLCC还没出厂就已经报废。

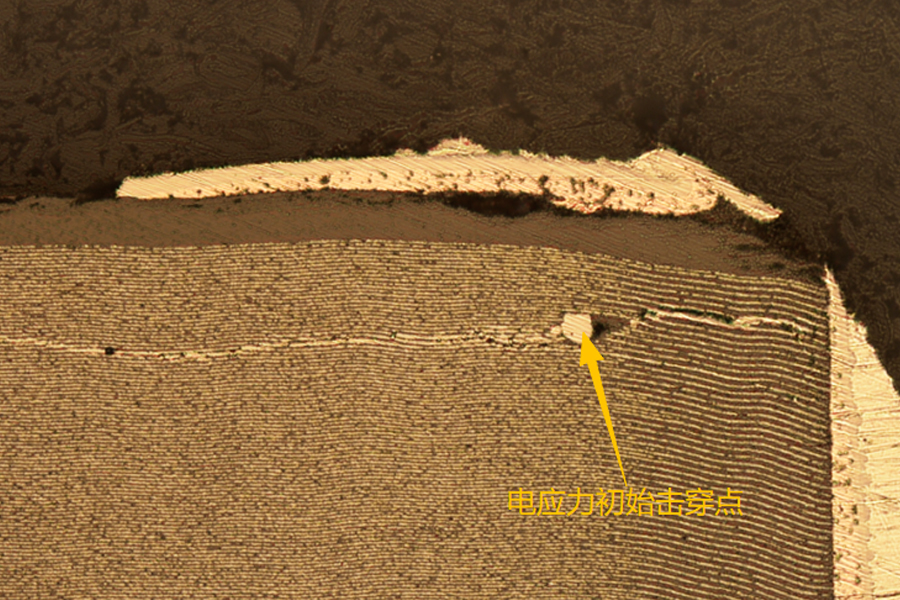

第二种情况更隐蔽：颗粒不大，但嵌在介质层内部。金属是导体，陶瓷是绝缘体，两者的介电常数差异巨大。在电场作用下，金属颗粒周围会产生电场集中，形成所谓的“电极结瘤”。在长期电压和温度应力的反复作用下，这个点逐渐劣化，漏电流慢慢增大，最终热击穿。设备在用户手里用了一段时间，莫名其妙就坏了。
不管是哪种情况，根源都是同一件事：浆料里有杂质。
目前业内分散陶瓷浆料，大量使用砂磨机处理工艺。

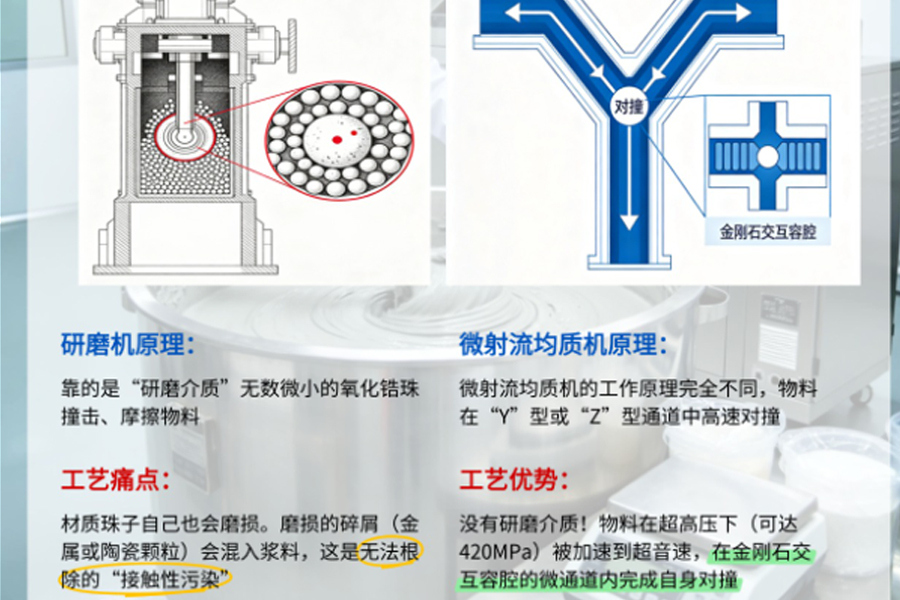

砂磨机的工作原理是：在研磨腔内填入成千上万颗微小的研磨介质（通常是钇稳定氧化锆珠），通过高速旋转让珠子撞击粉料，把团聚体打散。
逻辑上没有问题，但执行层面有一个绕不过去的坎——研磨珠自己也会存在介质磨损。
珠子互相碰撞、珠子与腔壁摩擦，表面材料会不断脱落。钇稳定氧化锆珠的主要成分是氧化锆，但其中同样会含有微量的铁、镍、铬等金属杂质。这些脱落的碎屑，无处可去，只能混在浆料里。
这不是操作问题，也不是品控问题，是原理决定的。只要用研磨介质，就一定会有磨损，就一定会引入污染。区别只在于多少，而不在于有无。
当MLCC介质层还比较厚的时候，这个污染水平或许可以接受。但到了微米级、亚微米级膜厚的时代，每一粒金属异物都可能成为致命缺陷。
随着如今手机越来越薄，主板越来越小），这就要求MLCC生产厂家把介质层做更薄。
以前膜厚是几微米，现在高端产品已经到 1 微米以下，甚至 0.5 微米。把钛酸钡粉体做小，膜层薄了，粉体颗粒也得跟着小。现在使用的钛酸钡粉体粒径基本已经在 100-150 纳米。
微射流高压均质技术，走了一条完全不同的路线。
它的核心工作单元是一个金刚石交互容腔。物料在超高压下（最高可达420MPa）被推入容腔内的微米级通道，加速到超音速状态，然后分为两股高速射流进行对撞。
整个分散过程靠的不是研磨珠的撞击，而是物料自身的高速剪切、空穴效应和对撞力。
这就带来了一个根本性的区别：
砂磨机：物料与研磨珠接触 → 珠子磨损 → 产生碎屑 → 杂质混入浆料 → 污染不可避免
微射流均质机：物料与金刚石壁接触 → 金刚石是自然界最硬的物质之一，硬度极高、耐磨性极强 → 即使在超高压、超高速的长期冲击下也几乎不产生磨损 → 没有磨损，就没有杂质引入
从源头上，它就不产生任何介质污染。
传统砂磨机在处理纳米粉体时，容易产生两个问题：一是部分团聚体没有被充分打开，残留在浆料中，形成超过膜厚的异常大颗粒；二是粒径分布较宽，批次之间的重现性不容易稳定。
微射流均质机利用其极强的剪切力和空穴效应，能够精准地打开纳米粉体的软团聚，同时又不会像球磨那样对颗粒本身造成破坏。结果是：粒径分布更窄，多分散系数（PDI）可以稳定控制在0.15以下，没有“漏网”的大颗粒。
化学纯净：杜绝研磨介质引入的金属异物，降低介质层击穿风险
物理均匀：纳米颗粒均匀分散，浆料涂布更平整，介质层厚度一致性更好
批次稳定：工艺参数可控、可重复，量产时每一批浆料的粒径分布都落在同一区间
对于正在向小型化、高容化、高可靠方向发展的MLCC产业来说，这三点缺一不可。
均界是一家专注于微射流纳米均质技术的设备品牌，背靠珠海椿田科技在超高压领域十余年的技术积累。
作为一家出身多年工业精密制造体系的企业，我们高度重视核心部件在设备中的运行稳定性。因此我们投入大量研发精力，无论从增压器部件到金刚石交互容腔，全部自研自产。设备自研、部件自产、售后自维，更支持非标工艺定制。

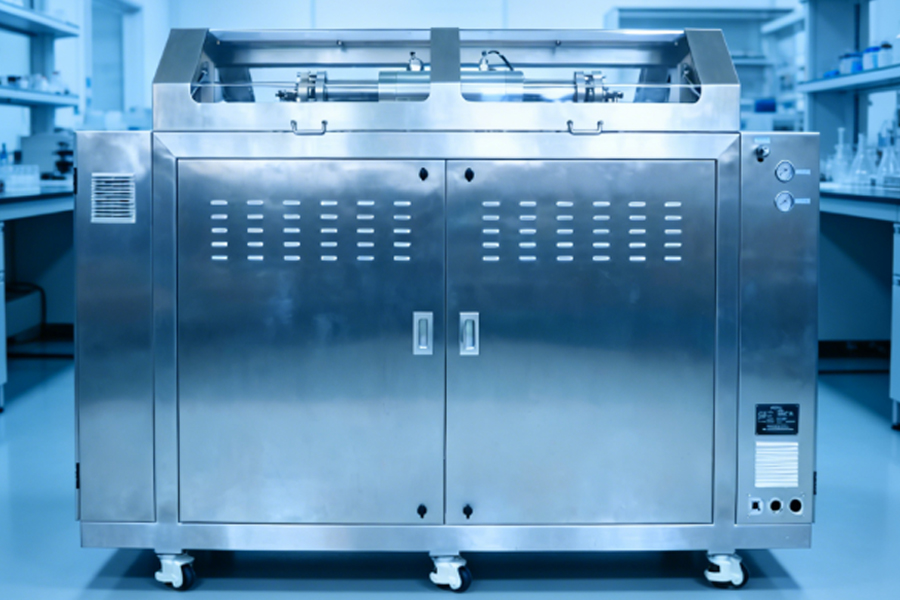

目前均界的设备产品线覆盖从实验室研发（HPW-10/20）、中试放大（HPW-250）到量产（HPW-500）的全阶段。不同规模的MLCC浆料需求，都能找到对应的机型。
MLCC介质浆料的纯净分散，不是一个新话题，但随着介质层不断减薄，它的重要性正在被重新定义，如果你正在使用传统砂磨工艺，遇到了纯净度或粒径分布的瓶颈，或者你正在评估新的分散方案，想把微射流技术和现有工艺做一轮对比？
欢迎联系我们。均界支持免费客样测试，我们上机实测，拿数据说话！
