全球半导体材料市场持续升温。SEMI数据显示，全球半导体材料年销售额达675亿美元，其中CMP抛光材料规模34.2亿美元，年复合增长率8.6%。

        产能向国内转移的趋势明确，晶圆厂扩产需求激增。但CMP抛光液国产化率不足30%，高端产品几乎完全依赖进口。卡在哪？不是配方追不上，是工艺推不动。

        传统研磨，四块短板锁死高端

        国产CMP抛光液上不去，传统砂磨机、球磨机的物理极限是根源：

        ● 粒径下不去。 磨料无法稳定分散至200nm以下，而3nm、2nm制程要求50-100nm，差了整整一代。

        ● 金属杂质管不住。 研磨介质和腔体持续磨损，金属离子不断析出，芯片良率是硬指标，无法容下。

        ● 批次稳不了。 机械研磨随机性强，这一批和上一批差多少，产线没底，规模化量产的品控无从谈起。

        ● 高粘度转不动。 抛光液固含量高、粘度大，易堵塞、能耗高，产能卡在设备上，不是卡在需求上。

        四块短板，一个结果：国产抛光液困在中低端，高端供应链的大门始终敲不开。

       均界的解法：没有介质，只有力

       针对这些结构性缺陷，均界自主研发的微射流超高压均质技术，给出了系统性方案。工艺逻辑与传统研磨完全不同——没有研磨介质，没有长时间反复。

       物料液压增压至420MPa，以超音速通过特制金刚石微通道，剪切、对撞、空穴三力协同，硬团聚被瞬时高能撕开，一步完成分散。这套逻辑带来了三项传统设备做不到的突破：

       精度突破。 磨料最小粒径稳定控制在50nm以下，完美适配3nm、2nm先进制程。粒径到了，先进封装和先进制程的抛光窗口才能打开。

       纯度突破。 金刚石交互容腔加全流道无金属接触设计，从设计端杜绝杂质析出，金属离子满足ppb级管控。不是靠事后清洗，是工艺本身不给污染留机会。

       稳定性突破。 闭环温控配合全自动PLC控制，批次间差异压至最小，24小时连续生产是交付标准，不是口号。

       趋势不可逆，工艺选边就是市场选边

       均界深耕微射流技术十余年，以核心自研能力保障高端产线交付，优势突出：

       核心部件自研：金刚石交互容腔自主生产，最小孔径50μm，射流效果与纯度不依赖外购，成本与交付周期更具优势；

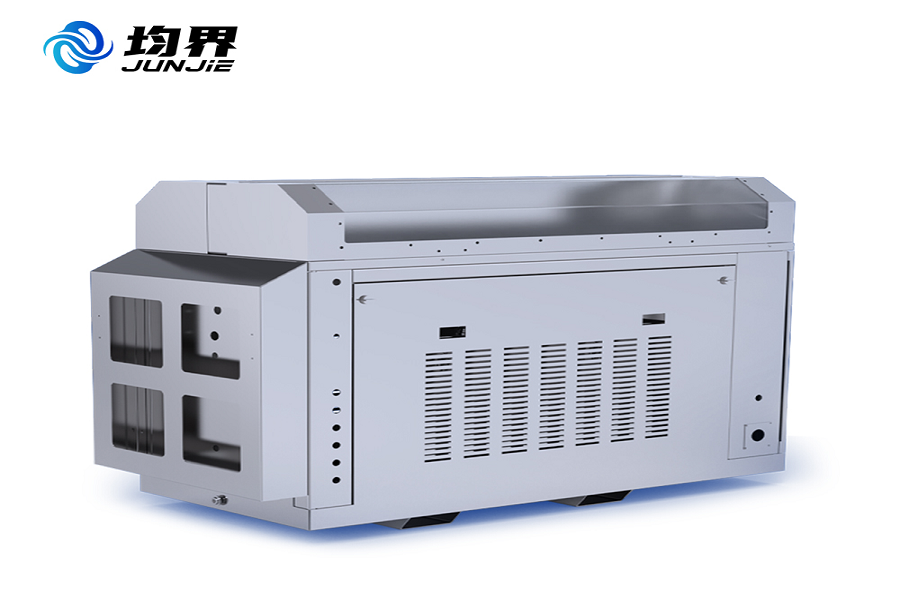

       产品线完整：覆盖10ml/min实验室机型至500L/h生产机型，实现小试到量产参数线性平移，缩短研发周期；

       市场验证充分：设备已进入国内头部半导体材料企业核心产线，覆盖多领域，实现持续复购，工艺成熟落地，提供全流程技术支持。

       中国半导体材料产业正处于从依赖进口到自主可控的关键转折期。均界微射流技术，以头部产线反复验证过的工艺实力，为高端CMP抛光液、第三代半导体材料等核心产品提供了可规模化、可复制的加工方案。
